Në një tubacion gazi me presion të lartë ose në një hidrocraker rafinerie, nyjet me fllanxha duhet të përmbajnë lëngje në presione që tejkalojnë 400 bar dhe temperatura që qarkullojnë nga ambienti në mbi 500°C. Guarnicioni që kryen këtë funksion mbyllës nuk është një fletë e butë dhe e ngjeshshme. Është një unazë e fortë metalike - një copë litari unazore - që mbyllet përmes një mekanizmi që është thelbësisht i ndryshëm nga ai i një copë litari konvencionale. Guarnicioni i nyjeve unazore nuk mbështetet në elasticitetin e një materiali gome ose grafiti. Ai mbështetet në aplikimin e saktë të parangarkesës së bulonave për të detyruar një kontakt metal-metal midis guarnicionit dhe brazdës së fllanxhës. Parangarkesa e bulonave është forca që aktivizon performancën e vulosjes së guarnicionit. Pa parangarkim të mjaftueshëm, copë litari i unazës nuk vuloset. Me parangarkim të tepërt, fllanxha ose copë litari mund të dëmtohen. Parangarkesa e bulonave është variabli kritik që përcakton suksesin ose dështimin e bashkimit.
Pyetja se si parangarkesa e bulonave aktivizon performancën e vulosjes së Rondelës së Unazës është një çështje e shkencës së mekanikës dhe materialeve. Parangarkimi i bulonave krijon një stres të uljes në copë litari, duke bërë që ajo të përputhet me brazdë të fllanxhës. Materiali i guarnicionit duhet të ketë fortësinë e duhur për t'u deformuar pak dhe për të mbushur parregullsitë mikroskopike në sipërfaqen e brazdës. Fllanxha duhet të jetë mjaft e fortë për të përballuar parangarkesën pa u lëshuar. Dhe bulonat duhet të shtrëngohen në një model të kontrolluar për të siguruar shpërndarje uniforme të ngarkesës rreth unazës. Ky artikull do të shqyrtojë mekanikën e parangarkesës së bulonave, dizajnin e Rondelës së Përbashkët të Unazës, rolin e fortësisë së guarnicionit dhe konsideratat praktike për arritjen e një vulosjeje të besueshme. Ne gjithashtu do të ofrojmë specifikime të detajuara për tonënGuarnicionet e përbashkëta unazorenga fabrika jonë në Ningbo Kaxite Sealing Materials Co., Ltd.

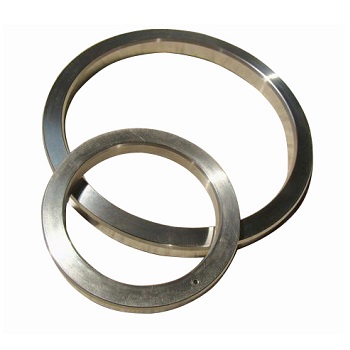

Një copë litari unazore është një element izolues metalik që përdoret në nyjet me fllanxha me presion të lartë dhe temperaturë të lartë. Zakonisht është bërë nga një unazë metalike e fortë me një seksion kryq ovale ose tetëkëndësh. Guarnicioni është projektuar për t'u futur në një brazdë të përpunuar me saktësi në faqen e fllanxhës. Kur fllanxhat bashkohen së bashku, copë litari ngjeshet midis dy brazdave, duke krijuar një vulë metal-metal. Mekanizmi i vulosjes së një copë litari unazore është i ndryshëm nga ai i një copë litari të butë. Një copë litari e butë mbyllet duke u përshtatur me sipërfaqen e fllanxhës dhe duke mbushur parregullsitë mikroskopike. Një copë litari unazore mbyllet duke deformuar pak metalin dhe duke krijuar një kontakt të linjës me brazdë. Stresi i kontaktit në vijën e kontaktit është jashtëzakonisht i lartë, gjë që krijon një vulosje edhe në presione shumë të larta. Tabela më poshtë përmbledh karakteristikat kryesore të një copë litari unazore.
| Veçori | Përshkrimi |
| Materialii | Hekur i butë, çelik karboni, inox, Monel, Inconel |
| Prerje tërthore | Oval ose tetëkëndor |
| Mekanizmi i vulosjes | Kontakti i linjës metal-metal |
| Vlerësimi i presionit | Deri në 10,000 psi (690 bar) dhe më lart |
| Vlerësimi i temperaturës | -200°C deri +850°C (në varësi të materialit) |
| Standardet | API 6A, ASME B16.20 |
Në Kaxite, fabrika jonë prodhon Guarnicione me unaza në një sërë materialesh dhe madhësish për të përmbushur kërkesat e aplikacioneve më të kërkuara. Ne përdorim përpunim preciz për të siguruar që dimensionet e copë litari janë të sakta dhe përfundimi i sipërfaqes është i saktë. Guarnicionet tona janë të çertifikuara sipas standardeve API 6A dhe ASME B16.20, duke siguruar që ato të përmbushin nivelet më të larta të cilësisë dhe besueshmërisë.
Parangarkimi i bulonave është tensioni që krijohet në bulonat kur ato shtrëngohen. Është forca që lidh fllanxhat së bashku dhe ngjesh guarnicionin. Pa parangarkimin e bulonave, fllanxhat nuk do të mbaheshin së bashku dhe copë litari nuk do të ngjeshej. Parangarkesa e bulonave është ajo që aktivizon performancën e vulosjes së Rondelës së Unazës. Kur bulonat shtrëngohen, forca e parangarkesës transmetohet përmes fllanxhave në copë litari. Guarnicioni është i ngjeshur në brazdë, duke krijuar një kontakt me stres të lartë që mbyll nyjen. Sasia e parangarkesës përcakton stresin e uljes në copë litari, e cila nga ana tjetër përcakton cilësinë e vulës. Nëse ngarkesa paraprake është shumë e ulët, stresi i uljes do të jetë i pamjaftueshëm dhe bashkimi do të rrjedhë. Nëse ngarkesa paraprake është shumë e lartë, fllanxha ose copë litari mund të tërhiqen, duke shkaktuar gjithashtu një rrjedhje. Parangarkesa e bulonave duhet të llogaritet dhe kontrollohet me kujdes për të siguruar një vulosje të besueshme. Tabela më poshtë ilustron marrëdhënien midis parangarkesës së bulonave dhe stresit të ndenjjes së guarnicionit.
| Parangarkimi i bulonave (kN) | Stresi i ndenjjes së copë litari (MPa) | Performanca e vulosjes |
| 50 | 100 | E pamjaftueshme; ka gjasa të rrjedhë |
| 100 | 200 | Margjinale; mund të rrjedhë nën presion |
| 150 | 300 | Mirë; vulë e besueshme |
| 200 | 400 | E shkëlqyeshme; vulosje optimale |
| 250 | 500 | E tepruar; rreziku i lëshimit të fllanxhave |
Në fabrikën tonë, ne u ofrojmë klientëve tanë rekomandime të detajuara për mbylljen e bulonave për Guarnicionet tona të Unazës. Ne specifikojmë parangarkesën e kërkuar të bulonave, modelin e shtrëngimit dhe kërkesat e lubrifikimit. Ekipi ynë inxhinierik mund të ndihmojë me llogaritjen e parangarkesës së saktë për kombinimin tuaj specifik të fllanxhës dhe guarnicionit. Ne gjithashtu ofrojmë mbështetje teknike në vend nëse është e nevojshme.
Fortësia e Rondelës së Përbashkët Unaze është një faktor kritik në performancën e saj të vulosjes. Guarnicioni duhet të jetë mjaft i butë për të deformuar pak nën ngarkesën paraprake të bulonave, duke u përshtatur me brazdë të fllanxhave dhe duke krijuar një vulë. Megjithatë, duhet të jetë gjithashtu mjaft e fortë për t'i rezistuar nxjerrjes dhe për të ruajtur formën e saj nën presion të lartë. Fortësia e copë litari përcaktohet nga materiali nga i cili është bërë. Hekuri i butë është materiali më i butë dhe më i përdorur. Është i përshtatshëm për aplikime me presion të ulët dhe në temperaturë të ulët. Çeliku i karbonit është më i fortë dhe përdoret për presione më të larta. Çelik inox është akoma më i fortë dhe siguron rezistencë ndaj korrozionit. Monel dhe Inconel përdoren për aplikimet më të kërkuara, ku kërkohet forcë e lartë dhe rezistencë ndaj korrozionit. Tabela më poshtë përmbledh fortësinë dhe aplikimet tipike të materialeve të zakonshme të Guarnicionit të Unazës.
| Materiali | Fortësia (HB) | Presioni maksimal (bar) | Aplikim tipik |
| Hekur i butë | 90-120 | 100 | Ujë me presion të ulët, avull |
| Çeliku i karbonit | 120 - 150 | 250 | Nafta dhe gazi, industria e përgjithshme |
| Çelik inox 304 | 150 - 180 | 400 | Kimike, petrokimike |
| Çelik inox 316 | 150 - 180 | 400 | Mjedise gërryese |
| Monel | 150 - 200 | 500 | Ujë deti, me temperaturë të lartë |
| Inconel | 180 - 250 | 690 | Temperatura e lartë, presioni i lartë |
NëNingbo Kaxite Sealing Materials Co., Ltd., ne prodhojmë Guarnicione Unazash në të gjitha këto materiale. Ne ofrojmë gjithashtu një sërë nivelesh fortësie brenda secilit material për t'iu përshtatur aplikacioneve të ndryshme. Ekipi ynë inxhinierik mund t'ju ndihmojë të zgjidhni materialin dhe fortësinë e duhur për kërkesat tuaja specifike.
Brazda e fllanxhave është zona e zhytur në faqen e fllanxhës në të cilën vendoset Guarnicioni i nyjeve unazore. Dimensionet dhe përfundimi i sipërfaqes së brazdës janë kritike për performancën e vulosjes së guarnicionit. Brazda duhet të përpunohet në toleranca të sakta për të siguruar që guarnicioni të jetë i vendosur siç duhet dhe që stresi i kontaktit të jetë uniform. Këndi i brazdës, thellësia e brazdës dhe gjerësia e brazdës ndikojnë të gjitha në performancën e vulosjes. Mbarimi i sipërfaqes së brazdës duhet të jetë mjaftueshëm i lëmuar për të lejuar që guarnicioni të deformojë dhe të mbushë parregullsitë mikroskopike, por jo aq i lëmuar sa copë litari të mos mund të kapë sipërfaqen. Tabela më poshtë përmbledh parametrat kryesorë të brazdës për guarnicionet standarde të unazës.
| Parametri | Specifikimi | rëndësi |
| Këndi i brazdës | 23° ± 1° (ovale); 23° ± 1° (tetëkëndësh) | Siguron uljen dhe kontaktin e duhur |
| Thellësia e brazdës | Për API 6A / ASME B16.20 | Siguron që guarnicioni është kapur plotësisht |
| Gjerësia e brazdës | Për API 6A / ASME B16.20 | Siguron që guarnicioni të përshtatet pa hapësirë të tepruar |
| Mbarimi i sipërfaqes (Ra) | 1,6 - 3,2 μm | Lejon guarnicionin të kapet dhe mbyllet |
| Rrafshimi | 0,05 mm për 100 mm | Siguron stres uniform të kontaktit |
Në fabrikën tonë, ne mund të ofrojmë mbështetje teknike për projektimin dhe përpunimin e brazdës së fllanxhave. Ne ofrojmë gjithashtu një shërbim të inspektimit të groove për të verifikuar që brazda plotëson kërkesat e standardit në fuqi. Kjo është e rëndësishme sepse një brazdë e konsumuar ose e dëmtuar mund të parandalojë që edhe një copë litari e re të mbyllet siç duhet.
Llogaritja e parangarkesës së bulonave është një hap kritik në projektimin dhe montimin e një nyjeje të copëzimit të unazës. Parangarkimi duhet të jetë i mjaftueshëm për të krijuar stresin e kërkuar të ndenjjes në copë litari, por jo aq i lartë sa të lëshojë fllanxhën ose bulonat. Llogaritja merr parasysh stresin e ndenjëses së guarnicionit, dimensionet e fllanxhave, madhësinë dhe materialin e bulonave, si dhe presionin dhe temperaturën e funksionimit. Parangarkesa zakonisht llogaritet duke përdorur kodin e bojlerit dhe enëve me presion ASME ose standardin ekuivalent. Pasi të llogaritet parangarkesa, ajo duhet të aplikohet në bulonat në mënyrë të kontrolluar. Kjo zakonisht bëhet duke përdorur një çelës çift rrotullues ose një tensionues hidraulik. Modeli i shtrëngimit duhet të ndiqet për të siguruar shpërndarje uniforme të ngarkesës. Tabela më poshtë përmbledh hapat kryesorë në aplikimin e parangarkesës së bulonave.
| Hapi | Veprimi | Qëllimi |
| 1 | Pastroni dhe kontrolloni fllanxhën dhe brazdë | Sigurohuni që të mos ketë mbeturina ose dëmtime |
| 2 | Lubrifikoni bulonat dhe fytyrat e arrave | Zvogëloni fërkimin dhe siguroni parangarkimin e qëndrueshëm |
| 3 | Shtrëngoni bulonat në një model yll deri në 30% të çift rrotullimit të synuar | Vendosni copë litari dhe rreshtoni fllanxhat |
| 4 | Shtrëngoni bulonat në një model yll deri në 60% të çift rrotullimit të synuar | Shtypni gradualisht copë litari |
| 5 | Shtrëngoni bulonat në një model yll deri në 100% të çift rrotullimit të synuar | Arritni parangarkimin përfundimtar |
| 6 | Kontrolloni çift rrotullues pas 24 orësh | Kompensoni zvarritjen dhe relaksimin |
Në Ningbo Kaxite Sealing Materials Co., Ltd., ne u ofrojmë klientëve tanë procedura të detajuara të mbylljes së bulonave për Guarnicionet tona të Unazës. Ne ofrojmë gjithashtu trajnime dhe mbështetje në vend për të siguruar që ngarkesa paraprake të zbatohet saktë. Qëllimi ynë është të ndihmojmë klientët tanë të arrijnë një vulë të besueshme çdo herë.
Specifikimet kryesore për një copë litari unazore përfshijnë madhësinë e guarnicionit, klasën e presionit, materialin, llojin e seksionit kryq dhe fortësinë. Tabela më poshtë ofron një përmbledhje të specifikimeve tipike për Guarnicionet tona të Unazës.
| Specifikimi | Gama | Shënime |
| Madhësia | 1/2" deri në 36" | Për API 6A / ASME B16.20 |
| Klasa e presionit | Klasa 150 deri në klasën 2500 | Gjithashtu presionet API 6A |
| Materialii | Hekur i butë, çelik i karbonit, SS304, SS316, Monel, Inconel | Zgjedhur në bazë të aplikacionit |
| Lloji i prerjes kryq | Oval (R), Tetëkëndësh (RX), Me Performancë të Lartë (BX) | Zgjedhur në bazë të presionit dhe brazdës |
| Fortësia | Sipas standardit të materialit | Zgjedhur në bazë të materialit të fllanxhave |
| Përfundimi i sipërfaqes | Ra 1,6 - 3,2 μm | Siguron uljen e duhur |
| Standardet | API 6A, ASME B16.20, DIN 2693 | Pajtueshmëria me standardet ndërkombëtare |
Në fabrikën tonë, ne prodhojmë Guarnicione me unaza për të përmbushur këto specifika dhe më shumë. Ne mund ta personalizojmë copë litari për t'iu përshtatur kërkesave specifike të projektit, duke përfshirë materiale të veçanta, madhësi të veçanta dhe seksione të veçanta tërthore. Ekipi ynë inxhinierik mund të ndihmojë me procesin e përzgjedhjes dhe të sigurojë të dhëna të hollësishme teknike për projektin tuaj.
Pyetja 1: Cila është parangarkesa e rekomanduar e bulonave për një copë litari unazore?
Përgjigje: Parangarkimi i rekomanduar i bulonave varet nga madhësia e copë litarisë, klasa e presionit, materiali i guarnicionit dhe materiali i fllanxhave. Zakonisht llogaritet duke përdorur kodin e bojlerit dhe enëve me presion ASME ose standardin ekuivalent. Parangarkesa duhet të jetë e mjaftueshme për të krijuar stresin e kërkuar të ndenjjes në copë litari pa e lëshuar fllanxhën ose bulonat. Në Ningbo Kaxite Sealing Materials Co., Ltd., ne ofrojmë rekomandime të detajuara për mbylljen e bulonave për secilin nga Guarnicionet tona të Unazës.
Pyetja 2: A mund të ripërdoret një copë litari unazore?
Përgjigje: Në përgjithësi, një copë litari unazore nuk duhet të ripërdoret. Kur guarnicioni është i ngjeshur, ai deformohet në mënyrë plastike për t'u përshtatur me brazdë. Ky deformim është i përhershëm dhe copë litari nuk do të kthehet në formën e tij origjinale. Ripërdorimi i një copë litari të bashkimit me unazë mund të rezultojë në një rrjedhje sepse guarnicioni nuk do të mbyllet siç duhet herën e dytë. Standardi i industrisë është që të zëvendësohet copë litari sa herë që hapet bashkimi. Fabrika jonë rekomandon përdorimin e një copë litari të re për çdo montim.
Pyetja 3: Cili është ndryshimi midis një copë litari unazore ovale dhe tetëkëndore?
Përgjigje: Guarnicioni ovale (lloji R) ka një prerje tërthore të rrumbullakosur dhe përdoret në aplikime standarde. Guarnicioni tetëkëndor (lloji RX) ka një seksion kryq me anë të sheshtë që siguron një mbyllje më efikase në presione më të larta. Guarnicioni tetëkëndor kërkon një dizajn të ndryshëm të brazdës sesa copë litari ovale. Zgjedhja midis të dyjave varet nga klasa e presionit dhe brazda e fllanxhës. Ekipi ynë inxhinierik mund t'ju ndihmojë të zgjidhni llojin e duhur për aplikacionin tuaj.
Pyetja 4: Si mund ta di nëse Guarnicioni i Unazës sime po rrjedh?
Përgjigje: Shenjat e rrjedhjes së Rondelës së nyjës Unaze përfshijnë rrjedhjen e dukshme të lëngut ose gazit nga nyja, një rënie në presionin e sistemit dhe praninë e një tingulli fërshëllimë. Nëse dyshoni për një rrjedhje, nyja duhet të depresohet dhe të inspektohet menjëherë. Guarnicioni duhet të zëvendësohet dhe brazda e fllanxhës duhet të inspektohet për dëmtime. Rrjedhjet mund të jenë të rrezikshme, veçanërisht në shërbimin me presion të lartë ose toksik, kështu që ato nuk duhet të injorohen kurrë.
Pyetja 5: Cili është modeli i saktë i shtrëngimit për një fllanxhë të copëzimit të unazës?
Përgjigje: Modeli i saktë i shtrëngimit është një model yll, ku bulonat shtrëngohen në një sekuencë kryqëzimi. Bulonat duhet të shtrëngohen në disa faza, zakonisht 30%, 60% dhe 100% të çift rrotullimit të synuar. Kjo siguron që copë litari të jetë i ngjeshur në mënyrë të barabartë dhe që fllanxhat të mbeten paralele. Pas shtrëngimit fillestar, çift rrotullimi duhet të kontrollohet pas 24 orësh për të kompensuar zvarritjen dhe relaksimin. Në Ningbo Kaxite Sealing Materials Co., Ltd., ne ofrojmë procedura të detajuara shtrëngimi për guarnicionet tona të unazës.
Parangarkimi i bulonave është forca që aktivizon performancën e mbylljes së një copë litari unazore. Pa parangarkim të mjaftueshëm, copë litari nuk mund të deformojë dhe të krijojë kontaktin me stres të lartë që është i nevojshëm për të mbyllur nyjet me presion të lartë dhe temperaturë të lartë. Parangarkesa e bulonave duhet të llogaritet, aplikohet dhe kontrollohet me kujdes për të siguruar një vulosje të besueshme. Materiali i guarnicionit, brazda e fllanxhave dhe procedura e mbylljes së bulonave luajnë të gjithë një rol në performancën e vulosjes. Në Ningbo Kaxite Sealing Materials Co., Ltd., fabrika jonë ka ekspertizën dhe përvojën për të prodhuar Guarnicionet e Përbashkëta Unaza që plotësojnë kërkesat më të kërkuara. Ne përdorim materiale me cilësi të lartë, përpunim precize dhe testime rigoroze për të siguruar që çdo copë litari që prodhojmë të japë performancë të besueshme. Ne gjithashtu ofrojmë mbështetje teknike gjithëpërfshirëse për të ndihmuar klientët tanë të arrijnë një vulë të suksesshme.
Nëse jeni duke projektuar një sistem të ri me presion të lartë ose duke mirëmbajtur një ekzistues, ju ftojmë të kontaktoni ekipin tonë teknik për të diskutuar kërkesat tuaja. Ne mund të ofrojmë specifikimet e produktit, rekomandimet e mbylljes dhe mbështetje në vend. Angazhimi ynë për cilësinë dhe kënaqësinë e klientit na ka bërë një partner të besuar për mbylljen e aplikacioneve në mbarë botën.
Kontaktoni sot Ningbo Kaxite Sealing Materials Co., Ltdpër të diskutuar kërkesat tuaja të Rondelës së Unazës dhe për të zbuluar se si produktet tona mund të sigurojnë një vulë të besueshme në aplikacionet tuaja më të kërkuara.
