Në industrinë petrokimike, një rrjedhje e vetme e fllanxhave në një hidrocraker me presion të lartë mund të shkaktojë një mbyllje emergjente që kushton mbi 500,000 dollarë në ditë në prodhimin e humbur. Në një termocentral, një rrjedhje avulli në një fllanxhë hyrëse të turbinës mund të detyrojë një ndërprerje të detyruar që zgjat me ditë. Këto nuk janë ngjarje të rralla. Ato janë pasojë e drejtpërdrejtë e dështimeve të vulosjes dhe përfaqësojnë një nga burimet më të rëndësishme të mirëmbajtjes së paplanifikuar dhe humbjes së prodhimit në industrinë e rëndë. Komponenti në qendër të kësaj sfide është copë litari. Dhe midis guarnicioneve, një dizajn ka dëshmuar veten të jetë jashtëzakonisht efektiv në parandalimin e këtyre dështimeve të kushtueshme: Guarnicioni i nyjeve unazore.
Guarnicioni i unazës është një element izolues metalik që përdoret në aplikime me presion të lartë dhe në temperaturë të lartë ku besueshmëria është e panegociueshme. Ndryshe nga guarnicionet e buta, të cilat mbështeten në kompresueshmërinë për të krijuar një vulë, Guarnicioni i nyjeve unazore krijon një vulë përmes një kontakti të saktë metal-metal midis copë litari dhe brazdës në faqet e fllanxhave. Ky dizajn siguron një vulë që është rezistente ndaj fryrjes, shumë elastike ndaj çiklizmit termik dhe e aftë për t'i bërë ballë presioneve që do të shkatërronin llojet e tjera të guarnicioneve. Rezultati është një reduktim dramatik i humbjes së mirëmbajtjes dhe prodhimit të paplanifikuar. Ky artikull do të shpjegojë se si Guarnicioni i nyjeve Unaza e arrin këtë, duke ekzaminuar dizajnin, materialet, instalimin dhe performancën e tij në mjediset industriale më të kërkuara. Në Ningbo Kaxite Sealing Materials Co., Ltd., fabrika jonë ka qenë prodhimGuarnicionet e përbashkëta unazorepër më shumë se dy dekada, dhe ne kemi parë vetë se si guarnicioni i duhur mund të transformojë besueshmërinë e një impianti.
Një copë litari unazore është një unazë e fortë vulosëse metalike që është përpunuar në përmasa të sakta dhe projektuar për t'u përshtatur në një brazdë përkatëse të përpunuar në faqet e fllanxhave. Guarnicioni është zakonisht ovale ose tetëkëndësh në prerje tërthore dhe disponohet në një sërë madhësish standarde të përcaktuara nga API 6A dhe ASME B16.20. Kur bulonat e fllanxhave janë shtrënguar, copë litari ngjesh midis dy faqeve të brazdës. Metali deformohet pak, duke krijuar një vulë të ngushtë, me kontakt të linjës. Kjo është thelbësisht e ndryshme nga një copë litari e butë, e cila mbështetet në kompresueshmërinë e materialit për të mbushur papërsosmëritë në sipërfaqen e fllanxhës. Guarnicioni i nyjeve unazore mbështetet në gjeometrinë e saktë të brazdës dhe guarnicionit për të krijuar një vulë që është sa e fortë dhe e besueshme.
Avantazhi kryesor i Rondelës së Përbashkët Unaza është rezistenca e tij ndaj fryrjes. Në një copë litari të butë, elementi mbyllës është i kufizuar midis faqeve të fllanxhave, por nuk është i kyçur mekanikisht në vend. Nëse presioni i brendshëm tejkalon forcën e shtypjes së bulonave, copë litari mund të shtyhet nga nyja - një fenomen i njohur si fryrje. Ky është një dështim katastrofik që lëshon lëngun e procesit dhe mund të shkaktojë lëndim ose vdekje. Guarnicioni i nyjes unazore nuk mund të fryhet sepse është bllokuar mekanikisht në brazdë. Brazda vepron si një enë mbajtëse dhe guarnicioni është i ngjeshur brenda tij. Edhe nëse ngarkesa e bulonave humbet, copë litari mbetet në vend, duke mbajtur një vulë. Ky është një veçori kritike e sigurisë në aplikimet me presion të lartë.
Tabela më poshtë krahason veçoritë e projektimit dhe karakteristikat e performancës së Guarnicioneve të Unazës dhe Guarnicioneve të buta.
| Veçori | Guarnicioni i nyjeve unazore | Guarnicioni i butë (Fletë) |
| Mekanizmi i vulosjes | Kontakti i linjës metal-metal | Kompresimi i materialit të butë |
| Rezistenca e shpërthimit | E shkëlqyeshme (e bllokuar mekanikisht) | E dobët (mund të ekstrudohet) |
| Vlerësimi i presionit | Deri në 10,000 psi (690 bar) | Deri në 1000 psi (69 bar) |
| Vlerësimi i temperaturës | Deri në 1000°C (në varësi të materialit) | Deri në 500°C (në varësi të materialit) |
| Ripërdorshmëria | Nuk rekomandohet | Nuk rekomandohet |
| Aplikacionet tipike | Puse, tubacione, rafineri, termocentrale | Tubacione të përgjithshme industriale, sisteme me presion të ulët |
Dizajni i Rondelës së Përbashkët Unaza është i standardizuar për të siguruar këmbyeshmëri. Stilet më të zakonshme janë tipi R (ovale ose tetëkëndësh), tipi RX (për presione më të larta) dhe tipi BX (për presione jashtëzakonisht të larta). Çdo stil ka një gjeometri specifike të brazdës dhe vlerësimin e presionit. NëNingbo Kaxite Sealing Materials Co., Ltd., ne prodhojmë të tre stilet në një sërë materialesh për të përmbushur kërkesat e aplikacioneve të ndryshme.
Vulosja metal-metal e një copë litari unazore është çelësi i aftësisë së tij për të parandaluar fryrjen dhe rrjedhjen. Kur bulonat e fllanxhave shtrëngohen, copë litari ngjesh në faqet e brazdës. Kontakti fillestar është një kontakt me linjë - sipërfaqja e lakuar e copë litari takohet me sipërfaqen e sheshtë të brazdës. Ndërsa ngarkesa e bulonave rritet, metali në vijën e kontaktit deformohet në mënyrë plastike, duke krijuar një zonë më të gjerë kontakti. Ky deformim kufizohet në një zonë shumë të vogël dhe krijon një vulë që është sa e ngushtë dhe elastike. Vulosja është e ngushtë sepse kontakti metal-metal eliminon boshllëqet mikroskopike që do të lejonin daljen e lëngut. Është elastik sepse deformimi elastik i copë litarisë dhe i fllanxhës lejon që nyja të akomodojë lëvizje të vogla pa humbur kontaktin.
Gjeometria e brazdës është kritike për performancën e vulës. Brazda përpunohet në një kënd të saktë (zakonisht 23° për guarnicionet e tipit R) dhe thellësi. Kur guarnicioni është i ngjeshur, veprimi i prerjes së brazdës e detyron materialin e guarnicionit në kontakt të ngushtë me faqet e brazdës. Kjo krijon një vulë që bëhet më e ngushtë me rritjen e presionit. Kjo njihet si vulë me energji me presion. Sa më i lartë të jetë presioni i brendshëm, aq më shumë copë litari detyrohet kundër faqeve të brazdës dhe aq më e ngushtë bëhet vula. Kjo është e kundërta e një copë litari të butë, e cila mund të nxirret nga nyja me presion të lartë. Tabela më poshtë tregon marrëdhënien midis presionit të brendshëm dhe forcës mbyllëse për një copë litari unazore.
| Presioni i brendshëm (bar) | Forca mbyllëse (N/mm) | Stresi i kontaktit (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Guarnicioni i fuqizuar nga presioni është ajo që e bën Rondelin e nyjeve unazore kaq efektive në parandalimin e fryrjes. Edhe nëse ngarkesa e bulonave zvogëlohet për shkak të zgjerimit termik ose relaksimit, presioni i brendshëm vazhdon të aktivizojë guarnicionin. Ky është një veçori kritike e sigurisë në aplikimet me presion të lartë. Në fabrikën tonë, ne testojmë çdo grup të Guarnicioneve të Përbashkëta Unaza për të verifikuar performancën e tyre të mbylljes me energji të presionit. Ne përdorim një pajisje testimi hidraulike që ushtron presion të brendshëm në një fllanxhë provë dhe mat shkallën e rrjedhjes. Guarnicionet tona arrijnë vazhdimisht shkallë rrjedhjeje që janë shumë nën kufijtë e lejueshëm të API 6A dhe ASME B16.20.
Materialii nga i cili është bërë një copë litari unazore përcakton aftësinë e tij për t'i bërë ballë kushteve korrozive dhe termike të aplikimit. Një copë litari e bërë nga materiali i gabuar do të dështojë para kohe, duke çuar në mirëmbajtje të paplanifikuar dhe humbje të prodhimit. Materialet më të zakonshme për Guarnicionet Ring Joint janë hekuri i butë, çeliku me karbon të ulët, çelik inox (304, 316, 321) dhe lidhjet ekzotike si Inconel, Monel dhe Hastelloy. Çdo material ka një gamë specifike të temperaturës dhe rezistencës ndaj korrozionit. Përzgjedhja e materialit duhet të bazohet në lëngun e procesit, temperaturën e funksionimit dhe jetëgjatësinë e kërkuar të shërbimit.
Hekuri i butë është materiali më ekonomik dhe është i përshtatshëm për aplikime me temperaturë të ulët dhe jo korrozive. Çeliku me karbon të ulët përdoret për aplikime pak më të vështira. Çelik inox 304 dhe 316 janë kuajt e punës të industrisë, duke ofruar rezistencë të mirë korrozioni dhe forcë në temperaturë të lartë. Çelik inox 321 është i stabilizuar me titan për të parandaluar korrozionin ndërgranular në temperatura të larta. Inconel dhe Monel përdoren në mjediset më agresive, si ato që përmbajnë klorur ose avull me temperaturë të lartë. Tabela më poshtë ofron një udhëzues për kufijtë e temperaturës dhe korrozionit të materialeve të zakonshme të Rondelës së Unazës.
| Materiali | Maks. Temperatura (°C) | Rezistenca ndaj korrozionit | Aplikacionet tipike |
| Hekur i butë | 400 | I varfër | Shërbime me presion të ulët, jo korrozive |
| Çeliku me karbon të ulët | 500 | E drejtë | Tubacione të përgjithshme industriale |
| Çelik inox 304 | 700 | Mirë | Shumica e shërbimeve të rafinerisë dhe petrokimike |
| Çelik inox 316 | 800 | Shumë mirë | Mjedise gërryese, avull me temperaturë të lartë |
| Çelik inox 321 | 900 | Shumë mirë | Aplikime në temperaturë të lartë |
| Inconel 625 | 1000 | E shkëlqyeshme | Temperatura ekstreme, shumë korrozive |
| Monel 400 | 800 | E shkëlqyeshme | Mjedise që përmbajnë klorur |
Zgjedhja e materialit të duhur është një vendim inxhinierik kritik. Një copë litari që nuk është rezistente ndaj lëngut të procesit do të gërryhet, duke humbur aftësinë e vulosjes dhe duke ndotur potencialisht procesin. Një copë litari që nuk është vlerësuar për temperaturën e funksionimit do të zbutet ose zvarritet, duke humbur parangarkimin dhe duke lejuar rrjedhje. Në Kaxite, ne punojmë ngushtë me klientët tanë për të zgjedhur materialin optimal për çdo aplikim. Ne mbajmë një bazë të dhënash gjithëpërfshirëse të përputhshmërisë së materialeve dhe mund të ofrojmë rekomandime specifike bazuar në kushtet e procesit. Ky shërbim është një nga mënyrat se si i ndihmojmë klientët tanë të zvogëlojnë mirëmbajtjen e paplanifikuar dhe humbjen e prodhimit.
Guarnicioni me unazë më i qëndrueshëm në botë do të dështojë nëse nuk instalohet siç duhet. Instalimi është një faktor kritik në besueshmërinë e vulës. Gabimet më të zakonshme të instalimit janë: ripërdorimi i një copë litari që tashmë është ngjeshur, dëmtimi i guarnicionit gjatë trajtimit, dështimi në pastrimin e brazdës dhe aplikimi i rrotullimit të pabarabartë të bulonave. Secili prej këtyre gabimeve mund të çojë në dështim të parakohshëm. Instalimi i duhur është një proces sistematik që duhet ndjekur me kujdes.
Hapi i parë është të inspektoni copë litari dhe brazdë. Guarnicioni duhet të jetë pa defekte të tilla si gërvishtje, gërvishtje ose korrozioni. Vrazda duhet të jetë e pastër, e thatë dhe pa mbeturina ose material i vjetër i guarnicionit. Çdo dëmtim në brazdë do të transferohet në copë litari, duke parandaluar mbylljen e duhur. Hapi i dytë është instalimi i copë litari në brazdë. Guarnicioni duhet të trajtohet me kujdes për të shmangur dëmtimin. Duhet të vendoset në brazdë dhe të kontrollohet për t'u siguruar që është vendosur siç duhet. Hapi i tretë është rreshtimi i fllanxhave. Fllanxhat duhet të jenë paralele dhe të rreshtuara brenda tolerancave të specifikuara. Mosdrejtimi do të shkaktojë ngarkim të pabarabartë të copë litari dhe mund të çojë në rrjedhje.
Hapi i katërt është shtrëngimi i bulonave. Kjo duhet të bëhet në një model yll ose kryq, në kalime të shumta, për të siguruar ngarkim të barabartë. Çift rrotullimi përfundimtar i bulonave duhet të jetë sipas specifikimeve të prodhuesit të fllanxhave. Përdorimi i një çelësi rrotullues të kalibruar është thelbësor. Tabela më poshtë ofron një përmbledhje të hapave të instalimit dhe pikave kryesore për t'u kontrolluar.
| Hapi | Veprimi | Kontrolli i çelësit |
| 1 | Inspektoni copë litari dhe brazdë | Nuk ka defekte, e pastër dhe e thatë |
| 2 | Instaloni copë litari në brazdë | Ulur siç duhet |
| 3 | Rreshtoni fllanxhat | Paralele dhe në qendër |
| 4 | Shtrëngoni bulonat në modelin yll | Kalime të shumta, madje edhe çift rrotullues |
| 5 | Kontrolli përfundimtar i çift rrotullues | Sipas specifikimeve |
Në fabrikën tonë, ne ofrojmë udhëzime të hollësishme instalimi me çdo copë litari unazore që dërgojmë. Ne ofrojmë gjithashtu trajnime për instalimin në vend për klientët tanë. Ekipi ynë teknik është në dispozicion për të ndihmuar me çdo pyetje instalimi. Duke ndjekur këto procedura, klientët tanë mund të sigurojnë që Guarnicionet e tyre Ring Joint ofrojnë besueshmërinë afatgjatë që është thelbësore për reduktimin e humbjes së mirëmbajtjes së paplanifikuar dhe prodhimit.
Kostoja totale e pronësisë (TCO) e një copë litari unazore përfshin çmimin fillestar të blerjes, koston e instalimit, koston e mirëmbajtjes dhe koston e dështimit. Ndërsa çmimi fillestar i blerjes së një copë litari unazore është më i lartë se ai i një copë litari të butë, TCO është shpesh më i ulët sepse Guarnicioni i nyjes unazore zgjat më shumë dhe dështon më rrallë. Një dështim i vetëm i një copë litari të butë mund të kushtojë qindra mijëra dollarë në prodhim të humbur, ndërsa një copë litari unazore mund ta parandalojë atë dështim. Tabela më poshtë ofron një krahasim të TCO-së së një copë litari unazore dhe një copë litari të butë gjatë një periudhe 10-vjeçare.
| Komponenti i kostos | Guarnicioni i nyjeve unazore | Guarnicioni i butë |
| Çmimi fillestar i blerjes (për njësi) | 50 dollarë | 10 dollarë |
| Numri i zëvendësimeve (10 vjet) | 2 | 6 |
| Kostoja totale e blerjes | 100 dollarë | 60 dollarë |
| Puna e instalimit (10 vjet) | 200 dollarë | 600 dollarë |
| Kostoja e dështimit (10 vjet) | $0 | 50,000 dollarë |
| Kostoja totale e pronësisë | 300 dollarë | 50 660 dollarë |
Tabela tregon se TCO-ja e copëzës së unazës është dukshëm më e ulët se ajo e guarnicionit të butë, pavarësisht çmimit fillestar më të lartë të blerjes. Kursimet vijnë nga numri i reduktuar i zëvendësimeve, puna më e ulët e instalimit dhe eliminimi i kostove të dështimit. Ky është argumenti ekonomik për përdorimin e Guarnicioneve Ring Joint në aplikime me presion të lartë dhe me temperaturë të lartë. Kostoja e një dështimi të vetëm është shumë më e madhe se kostoja e vetë guarnicionit. Në Ningbo Kaxite Sealing Materials Co., Ltd., ne i ndihmojmë klientët tanë të llogarisin TCO-në e zgjidhjeve të tyre të vulosjes. Ne besojmë se Ring Joint Gasket është zgjidhja më ekonomike për aplikime kërkuese.
Pyetja 1: A mund të ripërdoret një copë litari unazore pasi të jetë ngjeshur?
Përgjigje: Jo, një copë litari unazore nuk duhet të ripërdoret. Pasi guarnicioni është ngjeshur, ai ka pësuar deformim plastik dhe është ngurtësuar. Ripërdorimi i tij nuk do të sigurojë një vulë të besueshme. Guarnicioni duhet të zëvendësohet sa herë që hapet fllanxha. Kjo është një praktikë kritike e sigurisë. Në Ningbo Kaxite Sealing Materials Co., Ltd., ne rekomandojmë që klientët tanë të mbajnë një inventar adekuat të guarnicioneve rezervë për të siguruar që ata të mos tundohen të ripërdorin një copë litari në rast urgjence.
Pyetja 2: Si mund të zgjedh materialin e duhur për një copë litari unazore?
Përgjigje: Zgjedhja e materialit varet nga lëngu i procesit, temperatura e funksionimit dhe rezistenca e kërkuar ndaj korrozionit. Për aplikime me temperaturë të ulët dhe jo korrozive, mjafton hekuri i butë ose çeliku me karbon të ulët. Për shumicën e aplikacioneve të rafinerive dhe petrokimike, rekomandohet çeliku inox 304 ose 316. Për aplikime me temperaturë të lartë ose shumë korrozive, mund të kërkohen lidhje ekzotike si Inconel ose Monel. Ekipi ynë teknik mund të japë rekomandime specifike bazuar në kushtet e procesit tuaj.

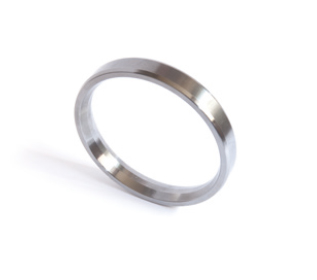

Pyetja 3: Cili është ndryshimi midis një copë litari unazore të tipit R, të tipit RX dhe të tipit BX?
Përgjigje: Lloji R është copë litari standarde ovale ose tetëkëndore e përdorur në shumicën e aplikacioneve. Lloji RX ka një gjeometri të modifikuar që siguron një vulosje më efektive në presione më të larta. Lloji BX është projektuar për presione jashtëzakonisht të larta dhe ka një dizajn me energji. Çdo lloj ka një gjeometri specifike të brazdës dhe vlerësimin e presionit. Fabrika jonë prodhon të tre llojet dhe ne mund t'ju ndihmojmë të zgjidhni atë të duhurin për aplikimin tuaj.
Pyetja 4: Si mund të dalloj nëse një copë litari unazore është dëmtuar?
Përgjigje: Një copë litari unazore e dëmtuar mund të ketë gërvishtje, gërvishtje ose gërryerje të dukshme. Mund të jetë gjithashtu i deformuar nga rrumbullakët ose të ketë një seksion kryq të rrafshuar. Nëse ekziston ndonjë nga këto shenja, guarnicioni nuk duhet të përdoret. Edhe një defekt i vogël mund të parandalojë mbylljen e duhur të guarnicionit. Gjithmonë inspektoni guarnicionin me kujdes përpara instalimit.
Pyetja 5: Cili është niveli maksimal i presionit të një copë litari unazore?
Përgjigje: Niveli maksimal i presionit të një copë litari të unazës varet nga lloji dhe materiali. Guarnicionet e tipit R zakonisht vlerësohen në 5000 psi (345 bar). Guarnicionet e tipit RX vlerësohen në 10,000 psi (690 bar). Guarnicionet e tipit BX vlerësohen në 15,000 psi (1,034 bar) ose më lart. Vlerësimi aktual i presionit varet gjithashtu nga vlerësimi i fllanxhave dhe ngarkesa e bulonave. Fabrika jonë mund të sigurojë vlerësime specifike të presionit për çdo lloj copë litari dhe material.
Guarnicioni i unazës është një komponent kritik në përpjekjen për të reduktuar mirëmbajtjen e paplanifikuar dhe humbjen e prodhimit në sistemet industriale me presion të lartë. Mbyllja e tij metal-metal, dizajni me energji nga presioni dhe rezistenca ndaj fryrjes e bëjnë atë zgjidhjen më të besueshme të izolimit për aplikime të vështira. Duke zgjedhur materialin e duhur, duke instaluar siç duhet guarnicionin dhe duke ndjekur një program mirëmbajtjeje parandaluese, operatorët e impiantit mund të eliminojnë praktikisht dështimet e lidhura me guarnicionin. Rezultati është kohë më e lartë, kosto më të ulëta mirëmbajtjeje dhe një mjedis pune më i sigurt.
Në Ningbo Kaxite Sealing Materials Co., Ltd., fabrika jonë ka prodhuar Guarnicione të Përbashkëta Unaza për më shumë se dy dekada. Ne ofrojmë një gamë të plotë të guarnicioneve standarde dhe të personalizuara në një shumëllojshmëri materialesh. Ekipi ynë teknik është i disponueshëm për të ndihmuar me zgjedhjen e materialit, trajnimin e instalimit dhe analizën e dështimit. Ne jemi të përkushtuar të ndihmojmë klientët tanë të arrijnë nivelet më të larta të besueshmërisë dhe sigurisë në operacionet e tyre.
Kontaktoni sot Ningbo Kaxite Sealing Materials Co., Ltdpër të mësuar më shumë rreth Guarnicioneve tona të Unazës dhe se si ato mund të reduktojnë humbjen tuaj të paplanifikuar të mirëmbajtjes dhe prodhimit.
