Në mjediset industriale të kërkuara, performanca e vulosjes është kritike për sigurinë, efikasitetin dhe pajtueshmërinë mjedisore. Midis shumë llojeve të copëzave të disponueshme, guarnicioni i dhëmbëzuar - i njohur gjithashtu si copë litari Kammprofile ose copë litari me brazdë - shquhet për aftësinë e tij për të ofruar vulosje të besueshme në kushte ekstreme të temperaturës, presionit dhe ciklit termik. Por çfarë është saktësisht një copë litari e dhëmbëzuar? Në thelb, është një copë litari metalike me një seri dhëmbëshe ose brazdash koncentrike në sipërfaqen e vulosjes, të mbuluara zakonisht me një material të butë të fytyrës si grafiti, PTFE ose një material jo-azbest. Dhëmbjet krijojnë linja të shumta mbyllëse që përqendrojnë ngarkesën kompresive, duke siguruar mbyllje të ngushtë edhe kur kushtet e fllanxhave janë më pak se ideale. Në Ningbo Kaxite Sealing Materials Co., Ltd., fabrika jonë ka prodhuar performancë të lartëGuarnicione të dhëmbëzuarapër më shumë se dy dekada, duke i shërbyer industrive nga nafta dhe gazi deri te përpunimi kimik dhe prodhimi i energjisë.
Por si e përmirëson një copë litari të dhëmbëzuar performancën e vulosjes në krahasim me guarnicionet tradicionale të sheshta metalike ose guarnicionet me plagë spirale? Përgjigja qëndron në ndërveprimin e tij unik mekanik me sipërfaqet e fllanxhave. Kur kompresohen, dhëmbëzat futen pak në materialin ballor, duke krijuar një pengesë shumë efektive kundër rrjedhjeve. Bërthama metalike siguron forcë strukturore dhe rezistencë ndaj presionit, ndërsa pjesa e butë e fytyrës përshtatet me papërsosmëritë dhe parregullsitë e fllanxhave. Ky kombinim rezulton në ngushtësi të jashtëzakonshme me parangarkesë relativisht të ulët të bulonave, duke reduktuar rrezikun e dëmtimit të fllanxhave dhe duke thjeshtuar mirëmbajtjen. Për më tepër, guarnicioni i dhëmbëzuar ofron rezistencë superiore ndaj ciklit termik, pasi bërthama metalike dhe dhëmbëzat akomodojnë lëvizjen pa humbur forcën e mbylljes. Ky artikull ofron një zhytje të thellë teknike gjithëpërfshirëse në dizajnin e copëzave të dhëmbëzuara, përzgjedhjen e materialit, të dhënat e performancës dhe praktikat më të mira të aplikimit, me specifikime të detajuara nga portofoli i gjerë i produkteve të fabrikës sonë.

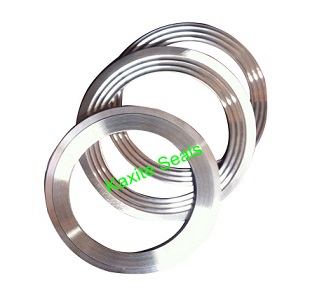

Guarnicioni i dhëmbëzuar e nxjerr efikasitetin më të lartë të vulosjes nga parimi i përqendrimit të stresit. Ndryshe nga një copë litari e sheshtë që mbështetet në ngjeshje uniforme në një zonë të madhe, guarnicioni i dhëmbëzuar përdor brazda koncentrike, në formë V ose koncentrike që përqendrojnë forcën shtrënguese në një seri linjash të ngushta mbyllëse me stres të lartë. Kur guarnicioni është i ngjeshur midis dy fllanxhave, dhëmbëzimi kafshohet në materialin e butë me fytyrë, duke krijuar unaza të shumta koncentrike të kontaktit intim. Kjo metodë e vulosjes me shumë rreshta fal shumë papërsosmëritë e sipërfaqes së fllanxhave, të tilla si gërvishtjet, gropat e korrozionit ose shtrembërimet e vogla, sepse çdo dhëmbëzimi vepron si një vulë e pavarur. Edhe nëse një linjë vulosjeje është e rrezikuar, linjat e mbetura ruajnë vulën. Fabrika jonë nëNingbo Kaxite Sealing Materials Co., Ltd. ka projektuar Guarnicionet tona të dhëmbëzuara me gjeometri të optimizuar të brazdës për të maksimizuar numrin e linjave të mbylljes aktive duke ruajtur trashësinë e duhur të metalit për rezistencë ndaj presionit.
Mekanizmat kryesorë që e bëjnë dizajnin e dhëmbëzuar superior:
Të dhënat sasiore nga laboratori ynë tregojnë avantazhin e efikasitetit. Në një test të standardizuar rrjedhjeje (testi i rrjedhjes së heliumit, spektrometri i masës), një copë litari e sheshtë grafiti me një trashësi 1,6 mm tregoi një shkallë rrjedhje prej 0,03 mg/(m·s) në një presion fllanxhe prej 50 bar. Një copë litari e dhëmbëzuar me fytyrë grafiti, duke përdorur të njëjtën ngarkesë me fllanxha dhe bulon, arriti një shkallë rrjedhje prej 0,001 mg/(m·s)—30 herë më e ulët. Ky përmirësim dramatik në efikasitetin e mbylljes është arsyeja pse Guarnicionet e dhëmbëzuara janë të mandatuara në shumë aplikacione me integritet të lartë, si shërbimi i hidrogjenit dhe trajtimi me LNG, ku edhe rrjedhjet e vogla janë të papranueshme.
Për më tepër, dizajni i dhëmbëzuar përmirëson rezistencën e guarnicionit ndaj "fryrjes" nën presion të lartë të brendshëm. Dhëmbjet krijojnë një ndërthurje mekanike me materialin përballues, duke e penguar atë të nxirret nga hendeku i fllanxhës. Ky është një mënyrë e zakonshme e dështimit për guarnicionet e buta, veçanërisht në aplikimet me temperaturë të ngritur. Guarnicionet tona të dhëmbëzuara janë testuar për t'i bërë ballë presioneve të brendshme deri në 250 bar pa u përballur me nxjerrje, duke siguruar vulosje të besueshme edhe në shërbimet më të kërkuara. Ky kombinim i efikasitetit të lartë të vulosjes, elasticitetit dhe rezistencës ndaj fryrjes është arsyeja pse guarnicioni i dhëmbëzuar është bërë zgjedhja e preferuar për aplikimet kritike të mbylljes në mbarë botën.
Performanca e një copë litari të dhëmbëzuar në kushte ekstreme përcaktohet nga materialet e përdorura si për bërthamën metalike ashtu edhe për veshjen e butë. Bërthama metalike, e bërë zakonisht nga çelik inox (p.sh., 304, 316, 316L), siguron forcën mekanike dhe mbrapa susta të nevojshme për të përballuar forcat e larta shtrënguese dhe presionet e brendshme. Materiali përballues, i cili mund të jetë grafit, PTFE, mikë ose fibër qeramike, siguron përshtatshmërinë dhe rezistencën kimike të nevojshme për t'u vulosur ndaj lëngut të procesit. Duke zgjedhur kombinimin e duhur të materialeve të bërthamës dhe ballores, Gasketat e dhëmbëzuara mund të projektohen për të funksionuar në temperatura nga kriogjenike (-196°C) deri në 1000°C (me veshje mike ose qeramike) dhe presione nga vakum deri në 350 bar. Fabrika jonë në Kaxite ofron një gamë të gjerë kombinimesh materialesh për të përmbushur nevojat specifike të çdo aplikacioni.
Konsideratat kryesore të materialit për aplikimet në kushte ekstreme:
Për të vërtetuar performancën e Gasketave tona të dhëmbëzuara në kushte ekstreme, fabrika jonë kryen një sërë testesh tipi në përputhje me standardet ASME B16.20, EN 13555 dhe DIN 28091. Këto teste përfshijnë një test të kompresimit të nxehtë (matjen e relaksimit në temperatura të ngritura), një test rrjedhjeje (me helium ose azot në presione të ndryshme) dhe një test të ciklit termik (midis temperaturës së dhomës dhe temperaturës maksimale të shërbimit). Guarnicionet tona të dhëmbëzuara i kalojnë vazhdimisht këto teste, duke arritur norma rrjedhjeje që plotësojnë kërkesat më të forta të TA-Luft (Gjermani) dhe EPA (SHBA).
Në një projekt të fundit për një rafineri në Lindjen e Mesme, Gasketat tona të dhëmbëzuara me bërthama 316L dhe veshje grafiti u specifikuan për një kolonë distilimi që funksionon në 320°C dhe 80 bar. Guarnicionet u instaluan në 20 fllanxha me diametër që variojnë nga 4" deri në 24". Pas tre vitesh funksionimi, uzina kreu një studim të rrjedhjeve dhe gjeti zero rrjedhje të dallueshme nga fllanxhat, duke konfirmuar besueshmërinë e Gasketave tona të dhëmbëzuara në kushte ekstreme. Kjo performancë, e kombinuar me ripërdorimin e guarnicionit (në shumë raste, bërthama metalike mund të ripërpunohet me material të ri të veshjes), e bën copëzën e dhëmbëzuar një zgjidhje me kosto të lartë për aplikimet sfiduese të vulosjes.
Ningbo Kaxite Sealing Materials Co., Ltd. prodhon një gamë gjithëpërfshirëse të guarnicioneve të dhëmbëzuara të dizajnuara për të përmbushur nevojat e ndryshme të aplikacioneve të vulosjes industriale. Ofertat tona të produkteve përfshijnë dimensione standarde sipas ASME B16.20, EN 1514 dhe DIN 2697, si dhe madhësi të personalizuara për fllanxha të specializuara. Tabela më poshtë ofron specifikimet kryesore teknike për llojet më të njohura të Guarnicioneve me dhëmbëza, të cilat përdoren në industritë kimike, petrokimike, prodhimin e energjisë dhe përpunimin e ushqimit. Të gjitha vlerat bazohen në testimin e tipit sipas standardeve ASME dhe EN. Fabrika jonë mund të prodhojë gjithashtu guarnicione të dhëmbëzuara me materiale të specializuara, të tilla si bërthama të veshura me argjend për përçueshmëri në temperaturë të lartë, ose veshje grafiti të shtresuar me nivele të pastërtisë së lartë.
| Parametri | Standarde me fytyrë grafiti | PTFE-Fytyrë | Me fytyrë mikë (temperaturë e lartë) | Me fytyrë qeramike (Temperaturë ekstreme) |
| Materiali bazë | 316L SS / 304 SS | 316L SS | Inconel 625 / 316L | Inconel 600 |
| Trashësia e bërthamës (mm) | 1,5 - 3,0 mm | 1,5 - 2,5 mm | 2,0 - 3,0 mm | 2,5 - 4,0 mm |
| Thellësia e dhëmbëzimit (mm) | 0,3 - 0,5 mm | 0,3 - 0,4 mm | 0,4 - 0,6 mm | 0,5 - 0,7 mm |
| Materiali përballues | Grafit i zgjeruar (98% min pastërti) | PTFE i pastër (ose i modifikuar) | Mika flogopite | Fibër qeramike + mikë |
| Trashësia e faqes (mm) | 0,3 - 0,5 mm për anë | 0,5 - 1,0 mm për anë | 0,4 - 0,6 mm për anë | 0,5 - 0,8 mm për anë |
| Gama e temperaturës (°C) | -196°C deri +450°C (gaz inert) | -196°C deri +260°C | -196°C deri +800°C | -196°C deri +1000°C |
| Presioni maksimal (bar) në 25°C | 250 bar | 150 bar | 200 bar | 160 bar |
| Shkalla e rrjedhjes (mg/(m·s)) në 50 bar | < 0,002 | < 0.005 | < 0.003 | < 0,004 |
| Llojet e aplikueshme të fllanxhave | RF, FF, mashkull/femër, gjuhë/groove | RF, FF | RF, gjuhë / brazdë | RF, gjuhë / brazdë |
Përveç këtyre ofertave standarde, fabrika jonë ofron disa veçori opsionale për të përmirësuar performancën dhe për të thjeshtuar instalimin. Këto përfshijnë një unazë përqendrimi të brendshëm dhe të jashtëm (për të thjeshtuar shtrirjen dhe për të parandaluar mbingjeshjen), një unazë vendosëse (për të mbajtur guarnicionin në vend gjatë montimit vertikal të fllanxhës) dhe një dizajn "hapje gazi" (për guarnicione të dhëmbëzuara të dyanshme për të parandaluar bllokimin e gazit). Ne ofrojmë gjithashtu një gamë të gjerë madhësish të personalizuara, nga 1/2" NPS deri në 60" NPS, dhe forma të veçanta për fllanxha jo standarde. Të gjitha Guarnicionet tona të dhëmbëzuara furnizohen me një fletë instalimi të detajuar dhe një tabelë rekomandimi të çift rrotullues, duke siguruar që guarnicioni të jetë instaluar saktë për performancë optimale.
Kontrolli i cilësisë është një prioritet në fabrikën tonë. Çdo copë litari e dhëmbëzuar i nënshtrohet një kontrolli vizual për defekte sipërfaqësore, një kontrolli dimensionale duke përdorur CMM (Makina matëse e koordinatave) për fllanxhat kritike dhe një test rrjedhjeje për aplikimet me presion të lartë. Ne ofrojmë një raport të plotë të gjurmueshmërisë së materialit, duke përfshirë certifikatat e mullirit për bërthamën metalike dhe certifikimin e pastërtisë dhe vetive të materialit përballues. Kjo gjurmueshmëri është thelbësore për industritë me kërkesa strikte cilësore, si ato bërthamore dhe ato të hapësirës ajrore. Guarnicionet tona të dhëmbëzuara janë plotësisht në përputhje me Direktivën Evropiane të Pajisjeve me Presion (PED) dhe janë të disponueshme me shenjën CE kur kërkohet.
Edhe guarnicioni i dhëmbëzuar i cilësisë më të lartë do të dështojë nëse nuk instalohet siç duhet. Dizajni unik i Rondelës së dhëmbëzuar—duke u mbështetur në përqendrimin e stresit dhe linjat e shumta të vulosjes—kërkon procedura specifike instalimi për të arritur performancën e tij të vlerësuar. Gabimet e zakonshme të instalimit përfshijnë shtrëngimin e tepërt (që mund të shtypë dhëmbëzat), nënshtrëngimin (që çon në rrjedhje), ngarkimin e pabarabartë të bulonave (duke shkaktuar shtrembërim të fllanxhës) dhe dëmtimin e materialit ballor gjatë trajtimit. Në Ningbo Kaxite Sealing Materials Co., Ltd., fabrika jonë ka zhvilluar një protokoll instalimi të detajuar që është vërtetuar në terren mbi mijëra instalime. Ndjekja e këtyre udhëzimeve siguron që Guarnicioni i dhëmbëzuar të japë potencialin e tij të plotë të vulosjes dhe të arrijë jetën e pritshme të shërbimit.
Hapat thelbësorë të instalimit për guarnicionet e dhëmbëzuara:
Një rast studimor nga një fabrikë kimike në SHBA ilustron rëndësinë e instalimit të saktë. Impianti përdorte Guarnicionet tona të dhëmbëzuara në një fllanxhë reaktori që funksiononte në 250°C dhe 60 bar. Pavarësisht guarnicioneve me cilësi të lartë, impianti pësoi rrjedhje të ndërprera. Hetimi zbuloi se bulonat e fllanxhave po shtrëngoheshin në një model rrethor, jo në një model të kryqëzuar, duke rezultuar në ngarkim të pabarabartë dhe shtrembërim të fllanxhave. Pas ritrajnimit të ekipit të mirëmbajtjes për procedurën e duhur të shtrëngimit, rrjedhja u eliminua dhe guarnicionet funksionuan në mënyrë të përsosur për tre vitet e ardhshme deri në mbylljen e ardhshme të planifikuar të mirëmbajtjes. Ky shembull nënvizon se instalimi i duhur është po aq i rëndësishëm sa zgjedhja e guarnicionit.
Fabrika jonë ofron një program trajnimi instalimi falas për klientët tanë, i cili mund të kryhet në vend ose në internet. Trajnimi mbulon trajtimin e guarnicionit, inspektimin e fllanxhave, llogaritjen e çift rrotullues dhe përdorimin e pajisjeve të tensionit hidraulik. Ne ofrojmë gjithashtu një listë kontrolli instalimi që mund të përdoret nga ekipet e mirëmbajtjes për të siguruar që të gjitha hapat të jenë përfunduar. Për më tepër, ne ofrojmë një shërbim ri-përdorues për fllanxhat kritike, ku teknikët tanë vizitojnë vendin për të kryer ri-përdredhjen pas ciklit të parë termik. Duke investuar në instalimin e duhur, mund të siguroheni që Guarnicionet tuaja të dhëmbëzuara të arrijnë performancën e tyre maksimale dhe jetëgjatësinë e shërbimit, duke mbrojtur pajisjet dhe personelin tuaj.
Pyetja 1: Cili është ndryshimi midis një copë litari të dhëmbëzuar dhe një copë litari me plagë spirale?
Përgjigje: Të dyja janë guarnicione me performancë të lartë, por ato ndryshojnë në parimin e ndërtimit dhe vulosjes. Një copë litari me plagë spirale është bërë nga shtresa të alternuara të metalit dhe materialit mbushës të mbështjellë në një spirale, e cila siguron karakteristika të ngjashme me pranverën dhe fleksibilitet të lartë. Një copë litari e dhëmbëzuar, nga ana tjetër, përbëhet nga një bërthamë e fortë metalike me dhëmbëza koncentrike në sipërfaqe, e mbuluar me një fytyrë të butë. Guarnicioni i dhëmbëzuar ofron rezistencë më të lartë ndaj fryrjes dhe është më pak i prirur ndaj dëmtimit gjatë trajtimit dhe instalimit. Gjithashtu zakonisht kërkon ngarkesa më të ulëta të bulonave për të arritur një vulosje në krahasim me guarnicionet me plagë spirale të së njëjtës madhësi. Për aplikime me çiklizëm të rëndë termik ose presion të lartë të brendshëm, copë litari i dhëmbëzuar është shpesh zgjedhja e preferuar për shkak të bërthamës së saj të fortë metalike dhe linjave të shumta vulosëse.
Pyetja 2: A mund të ripërdoren guarnicionet e dhëmbëzuara pas heqjes?
Përgjigje: Në përgjithësi, ne nuk rekomandojmë ripërdorimin e guarnicioneve të dhëmbëzuara, veçanërisht në shërbimet kritike. Pasi guarnicioni të jetë ngjeshur, dhëmbëzat dhe materiali i përballimit janë marrë një grup dhe mund të mos mbyllen aq efektivisht nëse ripërdoren. Megjithatë, në disa aplikacione jo kritike, me presion të ulët dhe me temperaturë të ulët, mund të jetë e mundur të ripërdoret guarnicioni nëse materiali i përballimit është ende i paprekur dhe dhëmbëzat nuk janë deformuar. Bërthama metalike shpesh mund të rimbushet me material të ri të veshjes në fabrikën tonë, duke e rikthyer copëzën në gjendje të re. Ky shërbim është i disponueshëm për guarnicione të mëdha ku kostot e zëvendësimit janë të larta. Për aplikime kritike për sigurinë, përdorni gjithmonë një copë litari të re të dhëmbëzuar.
Pyetja 3: Cili është vlerësimi maksimal i presionit dhe temperaturës për një copë litari të dhëmbëzuar?
Përgjigje: Presioni dhe temperatura maksimale varen nga materialet e përdorura. Me një bërthamë çelik inoks 316L dhe me fytyrë grafiti të zgjeruar, guarnicionet tona të dhëmbëzuara mund të funksionojnë në temperatura deri në 450°C (në atmosfera inerte) dhe presione deri në 250 bar. Për temperatura më të larta, versionet me fytyrë mikë ose me fytyrë qeramike mund të përballojnë deri në 800°C deri në 1000°C, por niveli i presionit zvogëlohet pak. Për aplikime kriogjenike, copë litari mund të funksionojë në -196°C me fytyrë PTFE. Është thelbësore të konsultoheni me fletët tona teknike të të dhënave ose të kontaktoni fabrikën tonë në Ningbo Kaxite Sealing Materials Co., Ltd. për të zgjedhur kombinimin e duhur të materialit për kushtet tuaja specifike të funksionimit.
Pyetja 4: Çfarë përfundimi i sipërfaqes së fllanxhave kërkohet për një copë litari të dhëmbëzuar?
Përgjigje: Për performancë optimale, përfundimi i sipërfaqes së fllanxhave duhet të jetë Ra 3,2 deri në 6,3 mikrometra (125 deri në 250 mikro-inç). Ky përfundim siguron vrazhdësi të mjaftueshme që dhëmbëzat të kafshojnë në materialin e ballafaqimit pa shkaktuar dëmtim të pjesës së jashtme. Një përfundim më i lëmuar (p.sh., Ra 1.6) mund të zvogëlojë fërkimin dhe të shkaktojë rrëshqitjen e copë litari gjatë ngritjes së bulonave, ndërsa një përfundim më i ashpër mund të çojë në konsumim të tepërt të fytyrës. Fabrika jonë ofron udhëzime për përgatitjen e fllanxhave për lloje dhe materiale të ndryshme të fllanxhave. Nëse fllanxha është gërryer ose ka gërvishtje të thella, ju rekomandojmë të ripërpunoni sipërfaqen e fllanxhës përpara se të instaloni Guarnicionin e dhëmbëzuar.
Pyetja 5: Si krahasohen guarnicionet e dhëmbëzuara me guarnicionet me fletë (të prera nga një fletë) për sa i përket performancës?
Përgjigje: Guarnicionet e fletës janë më të thjeshta dhe më pak të kushtueshme, por ato mbështeten në ngjeshjen uniforme në një zonë të madhe dhe janë më të ndjeshme ndaj parregullsive të fllanxhave dhe ndryshimeve të ngarkesës së bulonave. Guarnicionet e dhëmbëzuara ofrojnë performancë superiore të vulosjes, veçanërisht në aplikimet me presion të lartë, temperaturë të lartë dhe çiklizëm termik. Dizajni i dhëmbëzuar përqendron ngarkesën dhe krijon linja të shumta vulosjeje, duke e bërë atë më të falshëm për papërsosmëritë e fllanxhave. Për më tepër, Guarnicionet e dhëmbëzuara kanë një shkallë shumë më të ulët të relaksimit të zvarritjes, duke ruajtur forcën e tyre mbyllëse me kalimin e kohës. Për aplikime kritike ku rrjedhjet nuk mund të tolerohen, Guarnicionet e dhëmbëzuara janë zgjedhja e preferuar mbi guarnicionet e fletës. Fabrika jonë mund të ofrojë një analizë krahasuese të performancës për t'ju ndihmuar të bëni zgjedhjen e duhur.
Guarnicioni i dhëmbëzuar është një zgjidhje e provuar për aplikime të kërkuara të vulosjes industriale, duke ofruar performancë superiore përmes dizajnit të saj unik të dhëmbëzuar, linjave të shumta të vulosjes dhe shkathtësisë së materialit. Nga furrat me temperaturë të lartë te linjat kriogjenike LNG, nga avulli me presion të lartë te kimikatet agresive, copë litari i dhëmbëzuar ofron besueshmërinë dhe sigurinë që kërkon industria moderne. Në Ningbo Kaxite Sealing Materials Co., Ltd., fabrika jonë ka krijuar një reputacion për ofrimin e guarnicioneve të dhëmbëzuara me cilësi të lartë me prodhim preciz, kontroll rigoroz të cilësisë dhe ekspertizë të thellë teknike. Ne ofrojmë një gamë të gjerë madhësish standarde dhe të personalizuara, si dhe veçori opsionale për të thjeshtuar instalimin dhe për të përmirësuar performancën.
Po kërkoni një zgjidhje të besueshme vulosjeje për aplikimin tuaj kritik?Kontaktoni sot Ningbo Kaxite Sealing Materials Co., Ltdpër një konsultim gjithëpërfshirës. Jepni dimensionet tuaja të fllanxhave, kushtet e funksionimit dhe mjedisin e procesit, dhe ekipi ynë inxhinierik do të rekomandojë materialin dhe dizajnin optimal të Guarnicionit të dhëmbëzuar. Ne ofrojmë mostra falas, shpërndarje të shpejtë dhe një gamë të plotë të raporteve të testimit.Kërkoni mostrën tuaj falas të Gasketit të dhëmbëzuar dhe fletën e të dhënave teknike tani nga Ningbo Kaxite Sealing Materials Co., Ltd. dhe provoni ndryshimin në performancën e vulosjes.
